Kurzbeschreibung
Der DSX-5000 CableAnalyzer ermöglicht Kabelprüfungen und die Zertifizierung von 10 Gigabit-Ethernet-Installationen – unabhängig davon, ob es sich um bestehende Cat 5e-, Cat 6-, Cat 6A- oder Klasse FA-Verkabelungssysteme handelt. Der DSX testet alle gängigen Industriestandards. Der elektrisch zentrierte Teststecker weist die Genauigkeitsstufe V nach IEC auf und unterstützt Feldtests bis Klasse FA, 1000 MHz.

Nutzen

DSX reduziert die erforderliche Zeit zur Behebung von Verkabelungsfehlern
Das ProjX-Managementsystem vereinfacht sämtliche Aufgaben von der ersten Einrichtung eines Auftrages bis hin zur Systemakzeptanz
LinkWare-Managementsoftware sorgt für unübetroffene Analysevon Testergebnissen sowie für professionelle Testberichte

Merkmale

Der DSX übertrifft mit weniger als der Hälfte der zulässigen Nebensprechentoleranzgrenze die Spezifikationen nach IEC Stufe V
Erster Feldtester, der Symmetriemessungen inkl. Transverse Conversion Loss (TCL) und (ELTCTL) unterstützt
Erfüllt die Intertek (ETL)-Zertifizierung entsprechend der IEC-61935-1-Spezifikationen für die Genauigkeitsstufe IV, der Entwurfsgenauigkeitsstufe V

Testen und die Zertifizierung von Twisted-Pair-Verkabelungen für bis zu 10 Gigabit-Ethernet-Installationen

DSX zertifiziert Kupferverkabelungen ist mit allen Standards, einschließlich der Genauigkeitsstufe V konform, sorgt für eine einfachere Verwaltung von Aufträgen und führt zu einer schnelleren Systemakzeptanz. Die Lösung richtet sich nicht nur an erfahrene Techniker und Projektmanager. Personen mit unterschiedlichen Fachkenntnissen können Einrichtung, Bedienung und Testberichte verbessern und gleichzeitig verschiedene Projekte verwalten.

Leistung

Die Cat 6A-Prüfzeit beträgt nur zehn Sekunden und ist somit die schnellste Lösung auf dem Weg zur Zertifizierung
Grafische Darstellung von Fehlerquellen z. B. Nebensprechen, Distanz und Abschirmungsfehler für noch schnellere Fehlerbehebung
Gleichzeitige Verwaltung von bis zu 12.000 Testergebnissen mit vollständigen Grafiken
Kapazitiver Touchscreen für eine schnellere Testereinrichtung mit einfach auszuwählenden Kabeltypen, Standards und Testparametern
Berichterstattung über eine Milliarde Links über die LinkWare-Managementsoftware

Das ProjX-Managementsystem verwaltet komplexe Aufträge mit Leichtigkeit

Die Verwaltung von Tests mehrerer Aufträge mit mehreren Teams, Testern und Anforderungen ist zeitaufwendig und schwierig. Immer größer werdende Aufträge bedürfen mehr denn je einer hervorragenden Projektorganisation. Das neue ProjX-Managementsystem des DSX-5000 bietet individuelle Projektdateien für alle auftragsspezifischen Details, die unter einer einfachen Bezeichnung gespeichert werden. Dadurch wird die erneute Eingabe spezifischer Auftragsdetails nach Beginn eines Projekts überflüssig. Einrichtungsfehler oder Datenverluste können beim Wechsel von Auftrag zu Auftrag minimiert werden.

Die Taptive-Benutzeroberfläche erleichtert die Einrichtung, eliminiert Fehler und beschleunigt die Fehlerbehebung

Die Taptive-Benutzeroberfläche ist selbst für absolute Einsteiger einfach zu bedienen und sie können problemlos Tests verschiedener Medientypen ausführen und unterschiedliche Testanforderungen bewältigen. Die kapazitive Taptive-Benutzeroberfläche ermöglicht einen einfachen Zugriff auf alle Aufträge über das Menü. Tippen Sie einfach auf den Auftrag, an dem Sie arbeiten, damit auf dem großen Bildschirm der Test bestätigt wird, der ausgeführt werden muss. Animierte Anweisungen vereinfachen die Einrichtung der Testerkonfiguration, wodurch ein korrektes Testergebnis sichergestellt wird.

Leistung mit unübertroffener Geschwindigkeit

Kein anderer Tester bietet bei so vielen Tests eine vergleichbar hohe Geschwindigkeit. Vollständige Kupferzertifizierung nach Cat 6A in 10 Sekunden oder Zertifizierung von zwei Glasfasern mit zwei Wellenlängen in beide Richtungen in nur 3 Sekunden. Versiv wird von Kabelherstellern weltweit als schnellste Möglichkeit für Projektabschlüsse und Systemakzeptanz empfohlen. Sie erhalten im Handumdrehen ein Pass- oder Fail-Ergebnis und können einzelne Testparameter ganz einfach nach dem Wert überprüfen oder indem Sie sich spezifische Bereiche in einer Grafik genauer ansehen.

Standards

Konform mit geplanten Genauigkeitsanforderungen nach ISO (IEC WG9 Standard IEC61935-1) Stufe V bis 1000 MHz
Unterstützt die vollständige Reihe von Standards zur Widerstandsunsymetrie, die für Power over Ethernet (PoE) benötigt werden – IEC61935-1 und 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
Entwürfe zu den Symetrieeigenschaften der nächsten Generation – IEEE 802,3, TIA TR42.7

Fehlerbehebung wie vom Experten

Der DSX reduziert die erforderliche Zeit zur Behebung von Verkabelungsfehlern mithilfe von Dedicated Diagnostics, einem einfachen Test auf Knopfdruck, der alle Tests durchführt und alle Daten sichert. Die graphische Ergebnisanzeige ermöglicht es Ihnen, sich das Kabel ganz genau anzusehen, um herauszufinden, wo genau Nebensprechen, Rückflussdämpfung und Abschirmungsfehler an jedem beliebigen Link auftreten. Die Diagnosefunktionen vorhergehender Tester unterlagen einem Frequenzgrenzwert von lediglich bis zu 250 MHz, aber der DSX CableAnalyzer unterliegt keinem Grenzwert. Die allgemeine Ansicht kann sowohl von Einsteigern als auch von Experten einfach interpretiert werden, um fehlerhafte Ergebnisse schnell auszusortieren und zu beheben. Die Ansicht wird zusammen mit dem Testergebnis gespeichert und für die Fernanalyse bereitgestellt.

Bilder

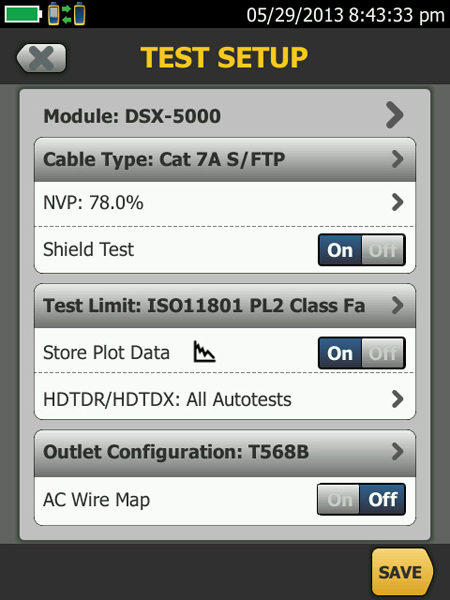

In der projektspezifischen Anzeige werden aktuelle Projektdetails angezeigt

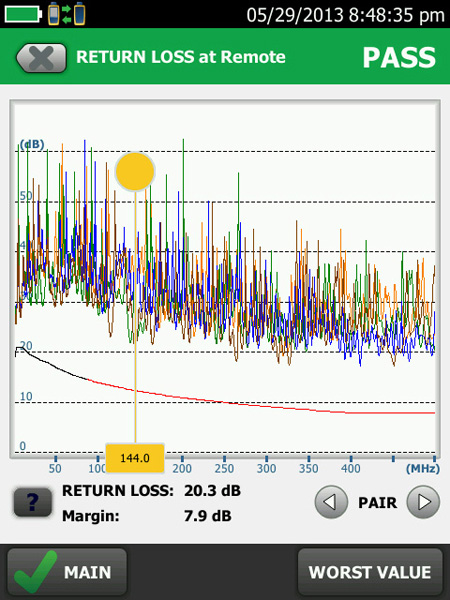

Klicken und zoomen, um mehr Details anzuzeigen

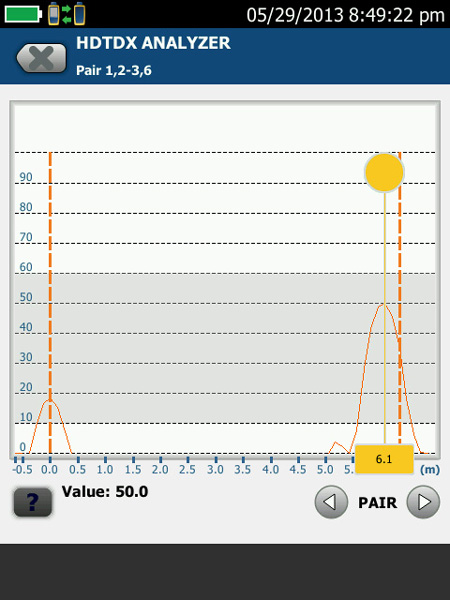

High Definition Time Domain Crosstalk (HTDTX) zeigt eindeutig, dass das ferne Verbindungsende das Problem darstellt.

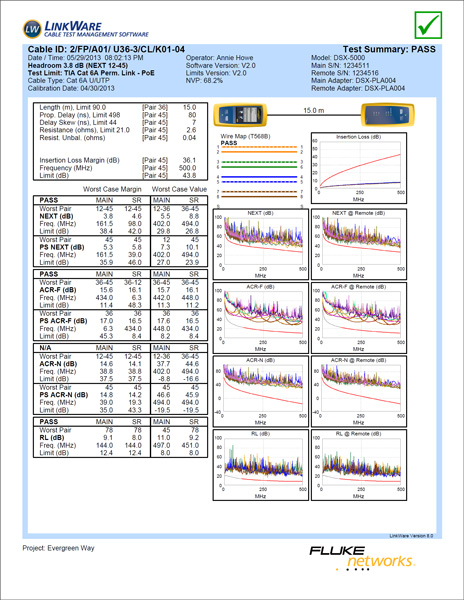

LinkWare Stats™ fasst alle Projektdaten zusammen

Kennenlernen und ausprobieren

Wie kann Fluke Networks DSX-5000 CableAnalyzer Ihnen helfen?

Wir freuen uns darauf, Ihnen bei Ihrer Herausforderung oder vielleicht
sogar Problemlösung zur Seite zu stehen.

Gerne stellen wir Ihnen Fluke Networks DSX-5000 CableAnalyzer
online vor und gehen dabei konkret auf Ihre Anforderungen ein.

Downloads

Informationen
Datenblätter, Anwenderberichte, Präsentationen und weitere Informationen zu DSX-5000 CableAnalyzer

Datenblatt	Version	Datum	Sprache	Größe	OS
netcor_datenblatt_dsx_5000_cableanalyzer.pdf Datenblatt zum Fluke DSX-5000 CableAnalyzer	n/a	19.08.2013		6.29 MB	n/a

Versionshistorie

Version	Highlights	Release	Herstellerbeschreibung
Es ist keine Versionshistorie von diesem Produkt vorhanden

Hinweis: "Bitte anmelden" ist durch eine Registrierung ganz einfach möglich.
Haben Sie bereits einen Account, melden Sie sich bitte mit selbigem an.

Einsatzgebiete

Kabelinstallationen nach TIA/ISO-Standards
TIA Kategorie 3, 4, 5, 5E, 6 und 6A
Zertifizierungstester für Kupferkabel und Glasfaser

Produktvarianten

DSX-5000 INTL
DSX-5000 INTL/GLD
DSX-ADD
DSX-ADD-R
DSX-CHA012S
DSX-LABA SET
