Kurzbeschreibung
Der Network Visibility Switch FlowDirector-F ist die ideale Ergänzung für eine Next Generation Netzwerkanalyse/Monitoring Infrastruktur. Der FlowDirector von Infinicore aggregiert, filtert und regeneriert individuelle Datenströme von Ihren 10G/25G/40G/100G/400G-Netzen zu Ihren Analyse/Monitoring-Tools. Hierdurch ist eine nahtlose Integration zwischen dem Produktionsnetzwerk und den Analyse/Monitoring-Tools möglich.

Nutzen

Verringerter Zeitaufwand im Fehlerfall durch sofortigen Zugriff auf alle Messpunkte
Konfigurierbare Lösung liefert zukünftigen Investitionsschutz
Bessere Ausnutzung der Analysetools und des Testequipments erhöht die Rendite

Merkmale

Aggregation, Regeneration, Filtering, Packet-Slicing, Tagging, Label-Striping und Load-Balancing in einem Gerät
Intuitive grafische Benutzeroberfläche vereinfacht die Programmierung
Gutes Preis-/Leistungsverhältnis

FlowDirector-F-Series

Ist die 3. Generation des FlowDirector Visibility Switches, welches auf den Intel P4 programmierbarer Netzwerkprozessor basiert. Die Programmierung kann sowohl über die intuitive grafische Benutzeroberfläche oder mittels der NextIO Skriptsprache erfolgen. Der FlowDirector-F optimiert den Verkehrsfluss zwischen Network Taps und/oder Spiegelports und Netzwerkanalyse- und Securitytools.

Flexible Nutzung der Ports

Mit dem leicht zu bedienenden Web GUI und der hohen Portdichte ist es möglich, any-to-any oder many-to-many Verbindungen an alle benutzbaren Ports zu erstellen. Die Ports sind nicht an bestimmte Funktionen gebunden. Jeder kann als Tap-, Netzwerk- oder Monitoringport genutzt werden. Das ermöglicht einen effizienteren Einsatz von Analyse/Monitoring Systemen.

Packet Filtering

Die Packet Filtering Funktion ermöglicht dem Anwender, Filter zu definieren. Basierend auf den OSI-Schichten 2-4 (wie z.B. MAC-Adresse, VLANs, IP-Adressen und/oder UDP/TCP-Ports), ermöglichen die Filterdefinitionen eine gezielte Weitergabe der Pakete an unterschiedlichste Geräte, wie Intrusion Detection Systeme oder Netzwerkmonitoring/Analyselösungen.

Packet Slicing

Die Packet-Slicing Funktion ermöglicht es beispielsweise ausschließlich Header-Informationen weiterzuleiten. Dies hilft dabei, stark beanspruchte Monitoringtools zu entlasten und ermöglicht eine effizientere Langzeitdatenspeicherung für forensische Netzwerkmonitoringlösungen.

Mit Wireshark in 10G/25G/40G/100G/400G-Netzen messen

Ein typisches Einsatzszenario des FlowDirectors ist Netzwerkanalyse in 10G/25G/40G/100G/400G-Netzen mit vorhandener 1G-Analysetechnik, wie z.B. Wireshark. Der FlowDirector-F kann durch die integrierte Filterfunktion den Datenstrom intelligent eingrenzen und, sofern die 1G-Analysetools mehrere Messeingänge haben, kann die Last mittels Load-Balancing smart nach unterschiedlichen Kriterien auf die Analyseports verteilt werden.

Leistungsmerkmale im Überblick:

FlowDirector-680-F: 48x 10G/25G Ports, 8x 40G/100G Ports, Breakout auf 80x 10G/25G Ports
FlowDirector-3200-F: 32x 40G/100G Ports, Breakout auf 128x 10G/25G Ports
FlowDirector-6400-F: 64x 40G/100G Ports, Breakout auf 256x 10G/25G Ports
FlowDirector Port Mapper erlaubt das Zusammenfügen oder Aufbrechen der 40G/100G Ports in 4x 10G/25G Ports
Standardfunktionen: Aggregation, Regeneration, Filtering, Packet-Slicing, Load-Balancing und Timestamping
FlowService für erweiterte Funktionen wie z.B. Packet-Deduplication, De-Tunneling, Decryption
Intuitiv bedienbare webbasierende Multi-User-Benutzeroberfläche
Rollen-basierte User-Architektur für die Authentifizierung

Erweiterte Funktionen: Packet-Deduplication und Decryption

Die FlowService Appliance ist eine modulare externe Systemerweiterung mit den vergleichbaren Funktionen eines FlowDirectors-F. FlowService bietet erweiterte Funktionen wie z.B. Packet-Duplication, Packet-Smoothing und/oder Decryption für die Verarbeitung der Datenströme an und kann auch in Kombination mit den FlowDirector-F Switches eingesetzt werden.

Webmeeting

Netzwerkfehleranalyse mit Wireshark - Online

Beschreibung:	Dieses mehrtägige online Training vermittelt Netzwerk-Professionals systematische und methodische Ansätze der Fehleranalyse in Netzwerken. Teilnehmer lernen die wichtigsten Faktoren kennen, die die Performance von Anwendungen auf dem Netzwerk beeinflussen

Trainingsüberblick:	Dabei lernen Sie u.a. mit dem Wireshark Protokollanalysator Laufzeiten und Verzögerungszeiten von Diensten und Anwendungen zu erfassen und auswerten zu können. Die theoretischen Kenntnisse werden mit praktischen Übungen vertieft. Auf Basis von typischen Fehlerszenarien und bekannten Stolperfallen erlernen die Teilnehmer, wie Sie Probleme gezielt diagnostizieren und beheben können.

Zielgruppe:	Netzwerkingenieure, -Planer, Techniker und Administratoren sowie Verantwortliche für die Performance von Applikationen und Netzwerken, die Kenntnisse und Techniken zum Ermitteln und Verbessern der Leistungsfähigkeit von Anwendungen erwerben möchten.

Teilnahmevoraussetzung:	Teilnehmer sollten folgende Kenntnisse haben: Grundkenntnisse zu den Protokollen TCP/IP bzw. UDP/IP Grundlagen in der Netzwerkfehlersuche (Netzwerk- und Performance-Analyse) Bitte bringen Sie Ihr Notebook mit der aktuellen Wireshark Software mit.

Behandelte Themen:	Historische Entwicklung Wireshark Einführung und Arbeitsweise des Netzwerkanalysators / Workflow Datenbeschaffung Datenquellen Datenaufzeichnung in drahtgebundenen, 802.11-basierenden Netzen Live Capture (Promiscuous Mode) und Live Capture Einstellungen Offline Datenquellen Arbeiten mit Capture Filter und Display Filter Anpassen der lokalen Ordner Philosophie, wann, warum und wie mit dem Wireshark messen? Gezielter Einsatz des Wireshark-Analyzers: wann soll man messen und wann nicht Anwendungsgebiet der Paketanalyse Systematischer Ablauf einer Fehlersuche Paketanalyse in geswitchten und virtuellen Netzen SPAN/Mirror-Port, die Vor- und Nachteile Inline-Netzwerkmessung mittels TAPs: Breakout-, Aggregation- und Filter-TAPs Filter- und Aggregation (Matrix) Switches Zusammenfassen und Modifizieren von großen Trace-Dateien Grundlagen IP Aufbau des IP Headers IP Adressierung / Subnetting IP Fragmentierung Einführung in QoS mittels DiffServ Grundlagen TCP Aufbau des TCP Headers Funktionsweise TCP Receive Window and Congestion Window (Window Scaling) Überlaststeuerung/Staukontrolle Algorithmus zur Überlaststeuerung Slow Start und Congestion Avoidance Window Scaling Fast-Retransmit und Fast-Recovery Selective ACKs (SACK) Die Auswirkung des Bandwidth-Delay-Product auf den Datendurchsatz Pakete mit Wireshark aufzeichnen Wichtige Optionen für die Datenaufzeichnung Datenaufzeichnung mit mehr als einer Netzwerkkarte Langzeitnetzwerkanalyse mit Wireshark Datenaufzeichnung mit Wireshark in hochperformanten Netzen, wo sind hier die Grenzen? Wichtiges zu Checksum Offloading und CRC Fehler Wie funktioniert die SSL-Analyse? Benutzeroberfläche des Wireshark-Analyzers individuell anpassen Fonts, Farben, Spalten, Aufteilung der Ansichten Standard Vorgaben, Verzeichnisse, Profile Namensauflösung Protokollanpassungen Navigation in Trace Dateien Richtig und effektiv markieren, sortieren der Pakete Zeitdarstellungen: Relativ vs. Delta Kolorierung der Konversationen Eigene Farbanpassungen und regeln der Kolorierung Display Filter für die Fehlersuche effektiv nutzen Grundlagen der Filterdefinitionen: Möglichkeiten um Filter zu definieren Expressions Expert Filtereinstellungen Text on Wire Filter Filter exportieren Was ist bei der Filterdefinition zu beachten Typische Fehler in der Filtererstellung Wireshark Statistiken für die Analyse und Fehlersuche einsetzen Statistiken zu Verbindungen und Endpunkten Das Zeitwertediagramm IOStats Flowdiagramme und Ermitteln von Antwortzeiten Zeitanalyse für das CIFS-Protokoll Erweiterte Statistiken Anwendung der Zeitwertegrafiken bei der Performanceanalyse Vorgehensweise der Performanceanalyse mit Zeitwertegrafiken Analyse und Ermitteln von schlechter Performance Welche Auswirkung haben Paketverluste auf der Performance und wie werden die im Zeitwertediagramm dargestellt? Netzwerkprobleme vs. Applikationsprobleme - Eingrenzen von Fehlersituationen Ursachen von schlechter Performance Vorgehensweise bei der Problemaufnahme Interpretieren der Informationen um Ursachen zu erkennen Welche Auswirkung hat die Bandbreite resp. Retransmissions auf die Performance? Typische Netzwerkprobleme Paketverluste richtig interpretieren und verstehen Den Verursacher ermitteln Interpretation der Paketverluste im Wireshark Hinweise zu Paketverlusten richtig verstehen Das Duplex-Problem: nicht kleinzukriegen Ermitteln von Laufzeiten Mit Wireshark die RTT Acked Data Transferzeit messen Durchsatz vs. Laufzeit

Preis:	1180EUR netto pro Teilnehmer (inkl. Teilnehmerzertifikat, Dokumentation in deutscher Sprache).

	Sollten Sie für die interne Abwicklung ein Angebot benötigen, senden wir Ihnen dies gerne zu. Füllen Sie für Ihre Reservierung bitte das Anmeldeformular mit dem Hinweis, dass Sie ein Angebot benötigen, aus. Für Sie organisieren wir auch wunschgemäß ein firmenspezifisches Inhouse-Seminar zum Festpreis. Dabei stimmen wir mit Ihnen Termine und Inhalte auf Ihre Bedürfnisse ab. Wir freuen uns auf Ihre Anmeldung. Doch bitte beeilen Sie sich, denn die Teilnehmerzahl ist begrenzt.

Hinweis:	Diese online Schulung findet in einzelnen Modulen über mehrere Tage statt. Als Datum der Schulung ist jeweils der erste Tag angegeben. Die genauen Daten und Zeiten entnehmen Sie bitte dieser Übersicht: https://www.netcor.de/performance/wireshark-online

Zeiten:	Tag 1 09:00 - 12:15 Uhr sowie 13:15 - 16:30 Uhr Tag 2 09:00 - 12:15 Uhr sowie 13:15 - 16:30 Uhr Tag 3 09:00 - 12:15 Uhr

mehr Details

Termine

Datum	Ort	Uhrzeit	Kosten	Zusatz	Anmelden
06.05.2025	Im Internet	09:00 - 12:15	1180 EUR	wenige Plätze frei
19.08.2025	Im Internet	09:00 - 12:15	1180 EUR	Teilnahmeplätze verfügbar

Bilder

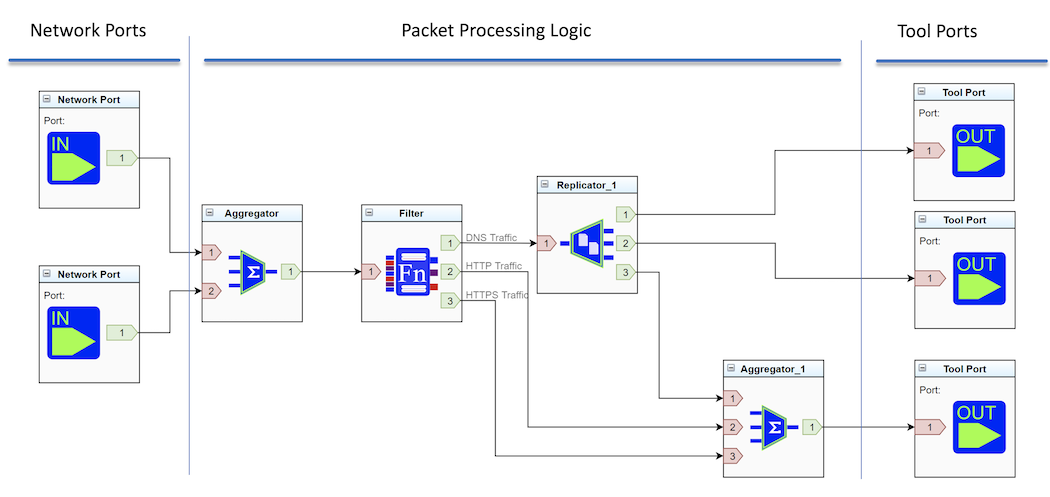

Typischer Anwendungsfall mit Aggregation, Filtering und Replication

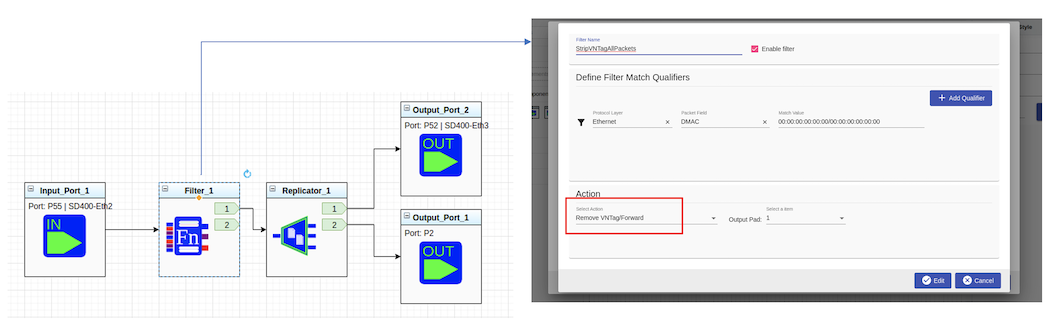

VNTag auf einen Ingress-Port entfernen und Weiterleitung an zwei Egress-Ports

Kennenlernen und ausprobieren

Wie kann Infinicore FlowDirector F-Series Ihnen helfen?

Wir freuen uns darauf, Ihnen bei Ihrer Herausforderung oder vielleicht
sogar Problemlösung zur Seite zu stehen.

Gerne stellen wir Ihnen Infinicore FlowDirector F-Series
online vor und gehen dabei konkret auf Ihre Anforderungen ein.

Video

Datenpakete aus dem Netzwerk effizient für NDR und Paketanalyse nutzen
Erfahren Sie mehr über effizientes Ausleiten, Aggregieren, Aufbereiten und Verteilen von Datenpaketen für Performance und Security.

Vorstellung

Datenpakete aus dem Netzwerk effizient für NDR und Paketanalyse nutzen

Downloads

Informationen
Datenblätter, Anwenderberichte, Präsentationen und weitere Informationen zu FlowDirector F-Series

Datenblatt	Version	Datum	Sprache	Größe	OS
FlowDirector-680-F Datenblatt Datenblatt zum FlowDirector-680-F	n/a	21.04.2022		0.49 MB	n/a
FlowDirector-6400-F Datenblatt Datenblatt zum FlowDirector-6400-F	n/a	21.04.2022		0.60 MB	n/a
FlowDirector-3200-F Datenblatt Datenblatt zum FlowDirector-3200-F	n/a	21.04.2022		0.56 MB	n/a

Software
Testversionen, Vollversionen, Updates und Erweiterungen

Anwendung	Version	Datum	Sprache	Größe	OS
FD-680-F Version 5.3.5.2 FlowDirector Softwareversion 5.3.5.2 für den FD-680-F	5.3.5.2	25.08.2024		422.64 MB	Linux
FD-3200-F Version 5.3.5.2 FlowDirector Softwareversion 5.3.5.2 für den FD-3200-F	5.3.5.2	28.08.2024		421.38 MB	Linux
FD-680-F Version 5.2.956.3 FlowDirector Softwareversion 5.2.956.3 für den FD-680-F	5.2.956.3	26.05.2024		423.74 MB	Linux
FD-680-F Version 5.2.956.1 FlowDirector Softwareversion 5.2.956.1 für den FD-680-F	5.2.956.1	23.05.2024		424.29 MB	Linux

Hinweis: "Bitte anmelden" ist durch eine Registrierung ganz einfach möglich.
Haben Sie bereits einen Account, melden Sie sich bitte mit selbigem an.

Versionshistorie

Version	Highlights	Release	Herstellerbeschreibung
5.3.6.2	Filterfunktion nach VLAN-ID im ERSPAN V2 und V3 Header Filterfunktion nach Session-ID im ERSPAN V2 und V3 Header Erweiterung der Sicherheitseinstellungen für den SSH-Dienst mit Cipher, MAC und Key Exchange Algorithmen Erweiterung der Verschlüsselungsalgorithmen für den HTTP-Dienst Drag-and-Drop zum Erstellen von virtuellen Leitungen Support für FS 40Gb BIDI-Transceiver Fehlerbeseitigungen	04.12.2024	Bitte anmelden
5.3.5.2	Unterstützung für den Eingangsport zur Kaskadierung der Replikator- und Aggregatorfunktion Sicherheits- und Fehlerbehebungen	27.08.2024	Bitte anmelden
5.2.956.3	Zum Anzeigen von Details zu Version 5.2.956.3 anklicken Fehlerbehebungen	23.05.2024	Bitte anmelden
5.2.956.1	Zum Anzeigen von Details zu Version 5.2.956.1 anklicken Herunterladen und Hochladen der Porteinstellungen als CSV zum Anwenden von Porteinstellungen Verbesserung der visuellen Anzeigen für FlowDirector-Ports „insert_vlan_forward“ kann im Ein- und Ausgangsfilter hinzufügt werden Wenn mehr als ein MPLS-Label vorhanden ist, kann der MPLS + PW Header entfernt werden Unterstützung zum Entfernen der zweiten Ebene vom MPLS + VLAN + GTP Header Fehlerbehebungen	23.04.2024	Bitte anmelden
5.2.940	Zum Anzeigen von Details zu Version 5.2.940 anklicken Filter unterstützt das Entfernen von ERSPAN-. MPLS- und VLAN-Header Load-Balancing für Egress-Ports und Egress-Portgruppen Load-Balancer unterstützt die Verteilung des Datenverkehrs nach der inneren IP-Adressen Vorlagenbibliothek für die NextIO-Services inkl. Dokumentation NextIO-Komponenten können 180 Grad gedreht werden Kompaktere Darstellung der NextIO-Komponenten Anzeige der Filterkonfiguration im NextIO-Editor Fehlerbeseitigungen	13.04.2023	Bitte anmelden
5.2.936	Zum Anzeigen von Details zu Version 5.2.936 anklicken Vorschau-Funktion mit Erklärung bei der Erstellung von NextIO-Services Mit den Net Labels und Net Label Input Komponenten der NextIO-Services werden Virtual Ports unterstützt Im Portauswahlfenster werden bereits genutzte Ports in NextIO-Services angezeigt Bessere Unterstützung von DAC-Kabeln	29.11.2022	Bitte anmelden
5.2.934.2	Zum Anzeigen von Details zu Version 5.2.934.2 anklicken Egress-Filter als Ausgabe für den Load Balancer Standardfunktion für Egress-Filter ist jetzt Pakete verwerfen (Drop) Egress-Filter für TCP/UDP/SCTP und inner IPv4/IPv6 (DS-lite) Multiple TCP-/UDP-Portnummern für Quell- oder Zielport im Filter Filter-Flag für bidirektionalen Filter auf IP und TCP-/UDP-Port Egress-Filter unterstützt das Hinzufügen eines VLAN-Tags Egress-Ports können für mehrere NextIO-Designs freigegeben werden Egress-Filter unterstützt jetzt die Filterfunktion für Egress-Portgruppen LDAP-Authentifizierungsmethode mit überarbeiteter Attributzuordnung Template für Inline-Ports mit TAP-Funktion Support für BiDi Rx-Transceiver Unterstützung für einen 2. NTP Server als Backup	04.11.2022	Bitte anmelden
