Da die Header in der Auswertung fehlen, müssen diese für eine korrekte Bandbreite jedoch beachtet werden. Beispiel: Wenn Sie ein mit 64Byte Frames 100Mbit/s Last erzeugen, messen IxChariot und GeNiEnd2End nur 7,14Mbit/s! Diese Webseite hilft Ihnen zu berechnen, welche Parameter Sie in den beiden Tools verwenden müssen, um die gewünschte Bandbreite und Framegröße zu erhalten.

Geben Sie bitte die Bandbreite und den gewünschten Ethernet Payload der zu messenden Strecke an. Wenn Sie auf der Strecke noch MPLS, VPN, PPPoE, VLAN, L2QoS oder andere zusätzliche Header nutzen, sollten Sie diese mit einberechnen. In einem Standard Ethernet Frame mit 64Byte Länge, haben wir einen Minimal-Payload von 46 Byte.

Diese Tabelle zeigt eine fixe Übersicht über den Netto-Durchsatz der gängigen Framegrößen für die Protokolle Ethernet, IP, TCP und UDP. In der letzten Zeile sehen Sie den oben eingegebenen Payload + Header. Sie können weitere Framegrößen hinzufügen.

Diese Tabelle zeigt Ihnen die Werte, die Sie in IxChariot und GeNiEnd2End verwenden müssen, um dann die gewünschte Bandbreite und Framegröße zu erhalten.

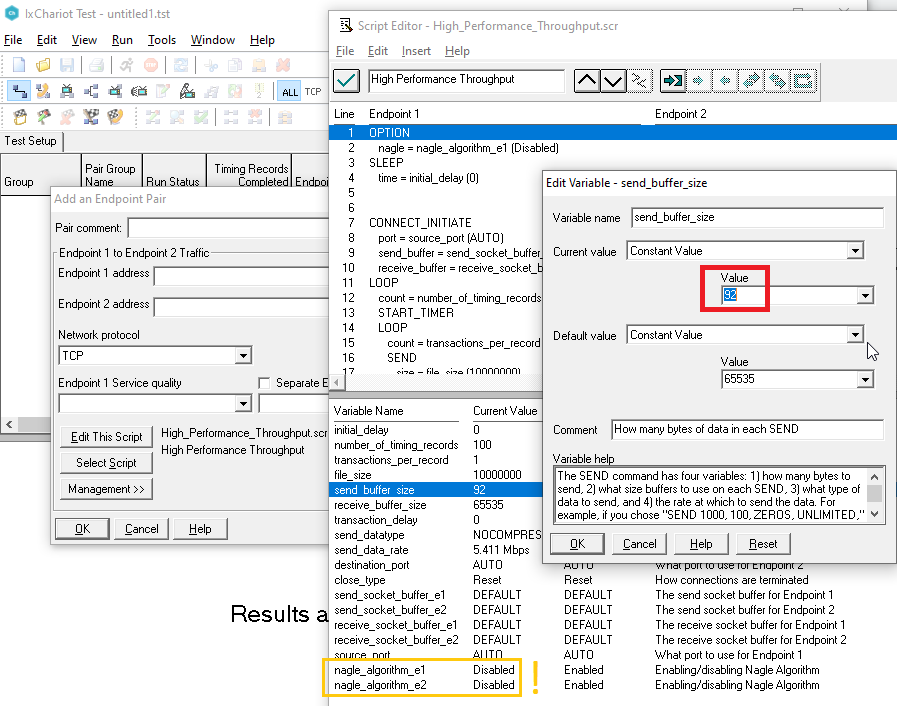

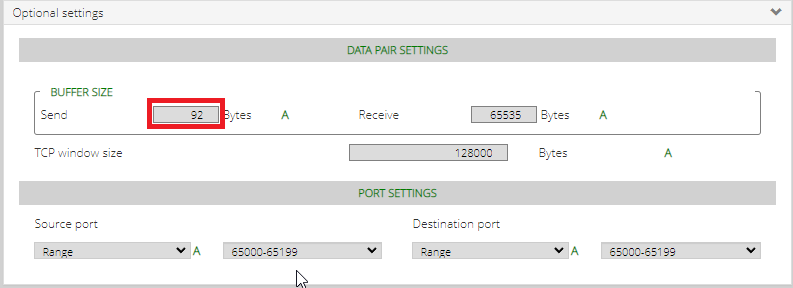

BUFFER SIZE Send ist der Wert, der dann die Framegröße bestimmt - hier aber als Netto-Payload. In der gelben Markierung der untenstehenden Tabelle ist die zu nutzende Bandbreite angegeben. Sie können zusätzlich mehrere Zeilen mit unterschiedlichen Bandbreiten hinzufügen (typisch bei QoS-Klassen-Vermessung).

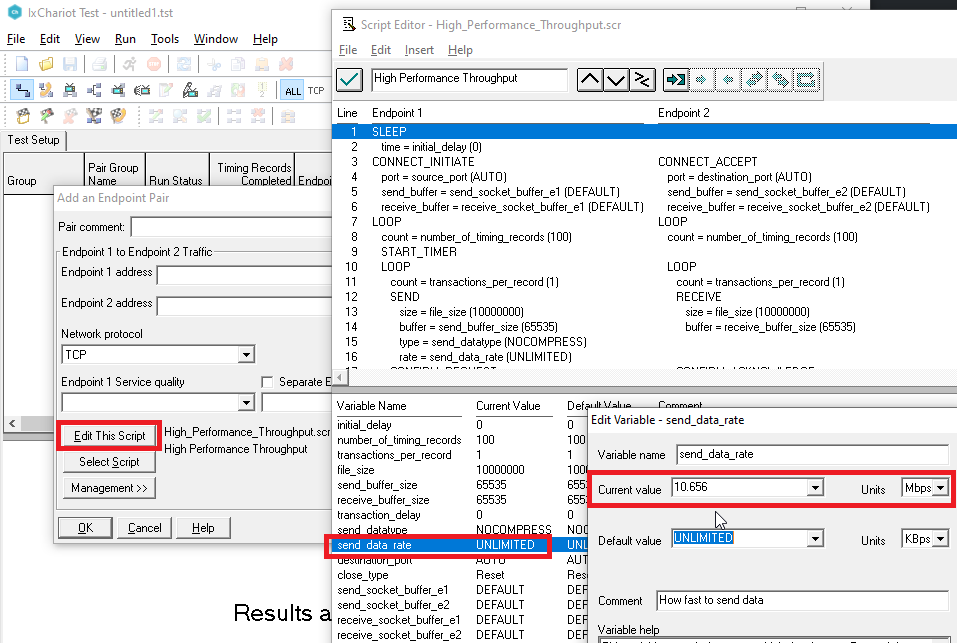

Beispiel: Wenn sie 512 Byte Frames mit einer Last von 100Mbit/s erzeugen wollen, müssen Sie in einem TCP-Script (mit Nagle OFF) eine BUFFER Size Send von 454 und eine Send Data Rate von 85.338Mbit/s angeben. Wenn das erreicht wird, haben Sie auf der Leitung 100Mbit/s mit 512Byte Frames erzeugt.
